[id2cnc] Подробный план постройки ЧПУ станка шаг за шагом, 2017

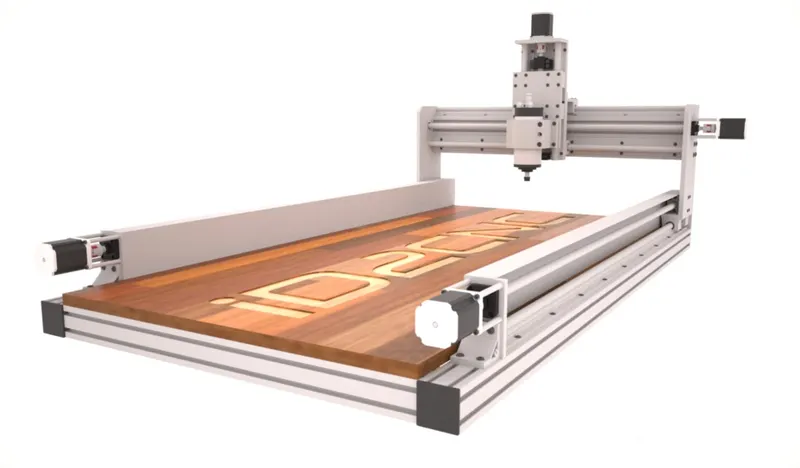

Plans Contents :: – B.O.M (Machine 2ft x 4ft) with estimate cost. – B.O.M (Machine 4ft x 2ft) with estimate cost. – B.O.M (Machine 4ft x 4ft) with estimate cost. – Machine explode views & part detail document (include 2ft x 4ft and 4ft x 2ft and 4ft x 4ft). – Reference parts detail document. – Assembly guide document. – Assembly guide video. – Electronic wiring diagram. – Mach3 config guide. – Aluminum 2D (DXF Files). ** If you need to customize this plan to support Plasma then you just easy remove center T-Slot aluminum (as picture above) from Y-Axis base and change table top to support plasma and change spindle clap to plasma clamp. *** iD2CNC Machine v.2.1 Specification (2ft x 4ft) :: – Machine working area 650mm x 1250mm x 150mm (width x length x height). – Machine size 1000mm x 1600mm x 700mm (width x length x height). – Design using metric unit (mm). – Dual motor and ball screw on Y Axis. iD2CNC Machine v.2.1 Specification (4ft x 2ft) :: – Machine working area 1250mm x 650mm x 150mm (width x length x height). – Machine size 1600mm x 1000mm x 700mm (width x length x height). – Design using metric unit (mm). – Dual motor and ball screw on Y Axis. iD2CNC Machine v.2.1 Specification (4ft x 4ft) :: – Machine working area 1250mm x 1250mm x 150mm (width x length x height). – Machine size 1600mm x 1600mm x 700mm (width x length x height). – Design using metric unit (mm). – Dual motor and ball screw on Y Axis. Estimate cost build :: - For 2'x4' by using wood router , estimate cost about $1,600-1,800. - For 4'x2' by using wood router , estimate cost about $1,600-1,800. - For 4'x4' by using wood router , estimate cost about $1,800-2,000. If you need to use 1.5kw water cooled spindle + inverter then cost will add 250-350$ ============== Планы Содержание :: – Б. О. М (машина 2 фута х 4 фута) с помощью калькуляции. – Б. О. М (машина 4 фута х 2 фута) с помощью калькуляции. – Б. О. М (машина 4 фута х 4 фута) с помощью калькуляции. – Машина взорвалась и часть сведений о документе (включая 2 фута х 4 фута и 4 фута х 2 фута и 4 фута х 4 фута). – Справкой деталей документа. – Документ руководство по сборке. – Руководство по сборке видео. – Электронные схема подключения. – Руководство для mach3 конфигурации. – Алюминиевый формате 2D (DXF-файлы). ** Если вам нужно изменить этот план, чтобы поддержать плазме то вы просто легко удалить центр T-шлица алюминиевое (как картинке выше) от оси у верхней базы и таблицы изменений для поддержки плазме и изменить шпинделя хлопать в плазме зажим. *** iD2CNC машина в. 2.Спецификация 1 (2 фута х 4 фута) :: – Машина рабочей зоны 650 мм х 1250 мм х 150 мм (ширина х длина х высота). – Размер машины 1000 мм х 1600 мм х 700 мм (ширина х длина х высота). – Дизайн с использованием метрическом блоке (mm). – Двойной двигатель и швп на оси Y. iD2CNC машина в. 2.Спецификация 1 (4 фута х 2 фута) :: – Машина рабочая зона 1250 мм х 650 мм х 150 мм (ширина х длина х высота). – Размер машины: 1600 мм х 1000 мм х 700 мм (ширина х длина х высот...
